方案背景

太阳能电池制作过程中，需要使用网版来印刷电池表面的电极栅线，栅线印刷的质量影响着太阳能电池光电转换效率和组件寿命，而栅线印刷网版的精度直接影响着最终印刷后栅线的质量。传统太阳能网版通常由钢丝绷网制作，但绷网制作的网版在经线和纬线的交接处会存在网结现象，对印刷影响较大。伴随着激光切割技术的发展与成熟，整版激光切割的无网结网版更符合现在精密印刷的需求。

为了获得更高的系统效率和加工精度，大恒图像将机器视觉引入激光切割系统，使激光切割更加智能化，满足企业需求，实现高精度激光切割定位，减少加工时间，降低加工成本，提高产品质量。

方案概述

考虑到激光切割的高精度需求，大恒图像选用了代理产品韩国Vieworks高分辨率大靶面面阵相机进行采图，结合后续算法处理，可实现对加工材料的精确定位，确定加工的起始位置，引导激光器进行切割。

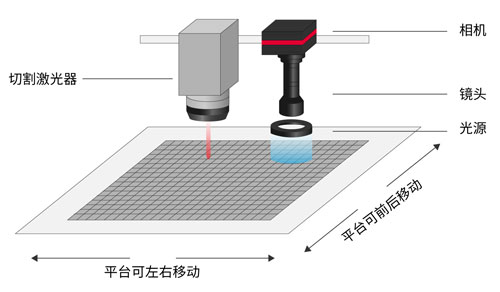

系统结构图

方案展示

通过对搭建好的系统进行调试，该网版定位激光切割系统最高可实现±0.004mm精度要求，整体切割耗时30min左右（视网板大小以及切割长度而改变）。

检测效果图示意如下：

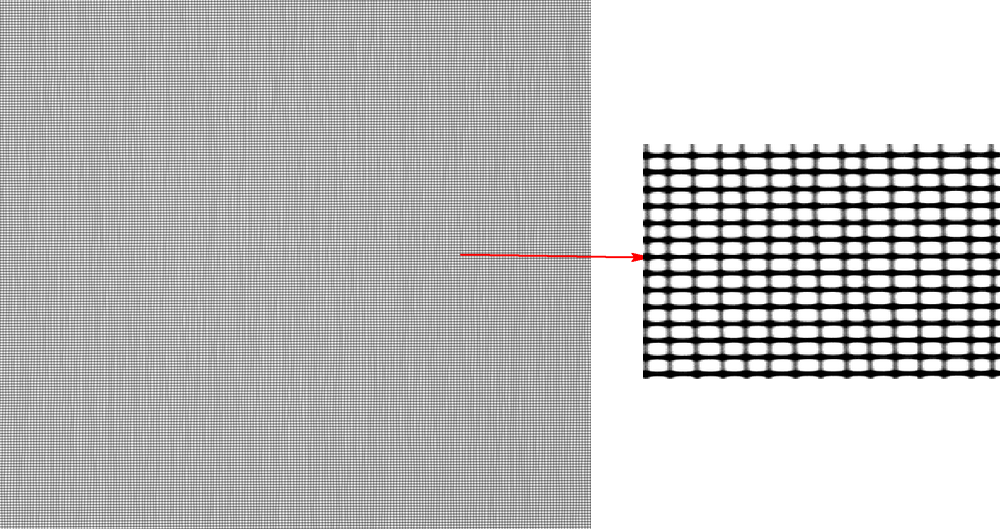

拍图切割

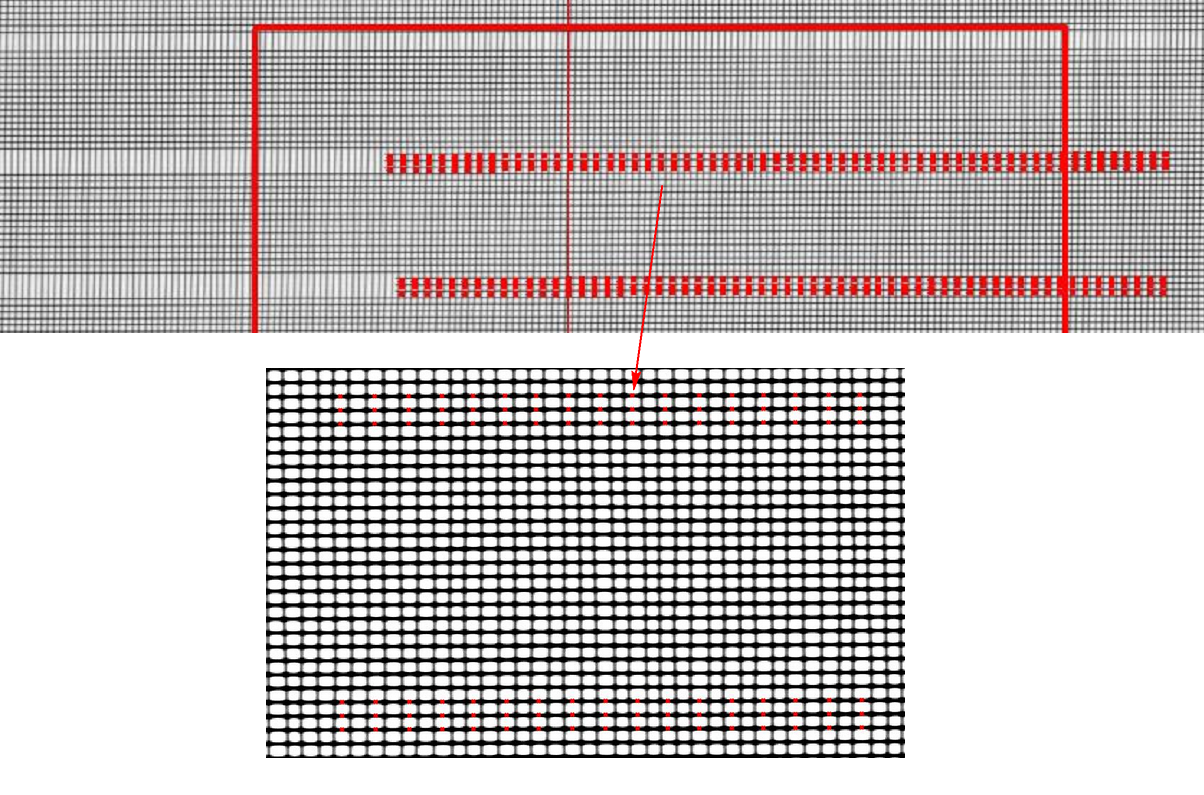

处理效果
