什么是分时成像技术?
分时成像技术即采用单台线扫相机，同时搭配使用多个打光角度光源，利用相机分时控制技术，实现单次扫描获取多个光场图像信息的功能。该技术具有节约硬件成本、减小多工位布局空间、增加成像效率、降低图像处理难度等优势。
搭建示意图
硬件组成
光源组成：高亮风冷线光源，数字光源控制器
线扫相机：DALSA Linea ML系列分时相机
镜头：施耐德高分辨率大靶面镜头
原理介绍（相机曝光、光源响应）

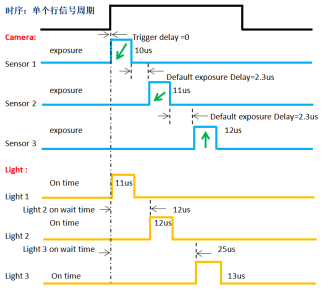

时序原理：当触发信号使能后，相机三行sensor逐行进行曝光，在其各自曝光同时，可以对外响应输出脉冲信号，进行光源控制，分别对应明场光源、暗场光源和背光光源。其中信号延时、信号脉宽等参数均可在相机端进行微调设置

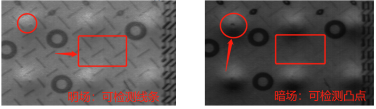

明场、暗场成像效果（印钞）
Linea ML系列相机介绍（支持分时功能）
ML 16K（左）、8K（右）相机外形
性能特点
支持分时曝光功能
高动态范围
支持双向扫描
支持LUT
平场校正功能
兼容GenICam ™协议
型号 | 接口 | 分辨率 | 行频（k Hz） | 光谱 |
ML-FM-08K30H | CameraLink HS/Fiber Optic | 8192 x 4 | 280（黑白）/140*2（HDR） （AOI:300/150x2） | 黑白/HDR |
ML-HM-16K30H | CameraLink HS/CX4 AOC | 16384 x 4 | 300（黑白）/150x2（HDR） | 黑白/HDR |
ML-FC-08K10T | CameraLink HS/Fiber Optic | 8192 x 3 | 280（93 x 3） （AOI：300） | 彩色 |
ML-FC-16K02T | CameraLink HS/Fiber Optic | 16384 x 3 | 25 x 3 | 彩色 |
ML-FC-16K04T | CameraLink HS/Fiber Optic | 16384 x 3 | 143（47 x 3） | 彩色 |
ML-HC-16K10T | CameraLink HS/CX4 AOC | 16384 x 3 | 300（100 x 3） | 彩色 |
数字光源控制器
检测效果案例说明
如下所示，通过DALSA ML 8K相机分时功能，可单次扫描获取到明场、暗场以及背光三种光场的膜检测图像，直接获取不同打光角度下的划痕、脏污、气泡等缺陷数据，显著提高了成像效率和图像检测效率。

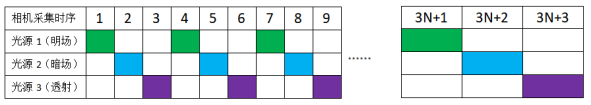

分时多场成像示例
缺陷成像示例
